Máquina chain desengraxando da limpeza ultrassônica da suspensão do hardware pequeno da precisão

Máquina chain desengraxando da limpeza ultrassônica da suspensão do hardware pequeno da precisão
Descrição do dispositivo

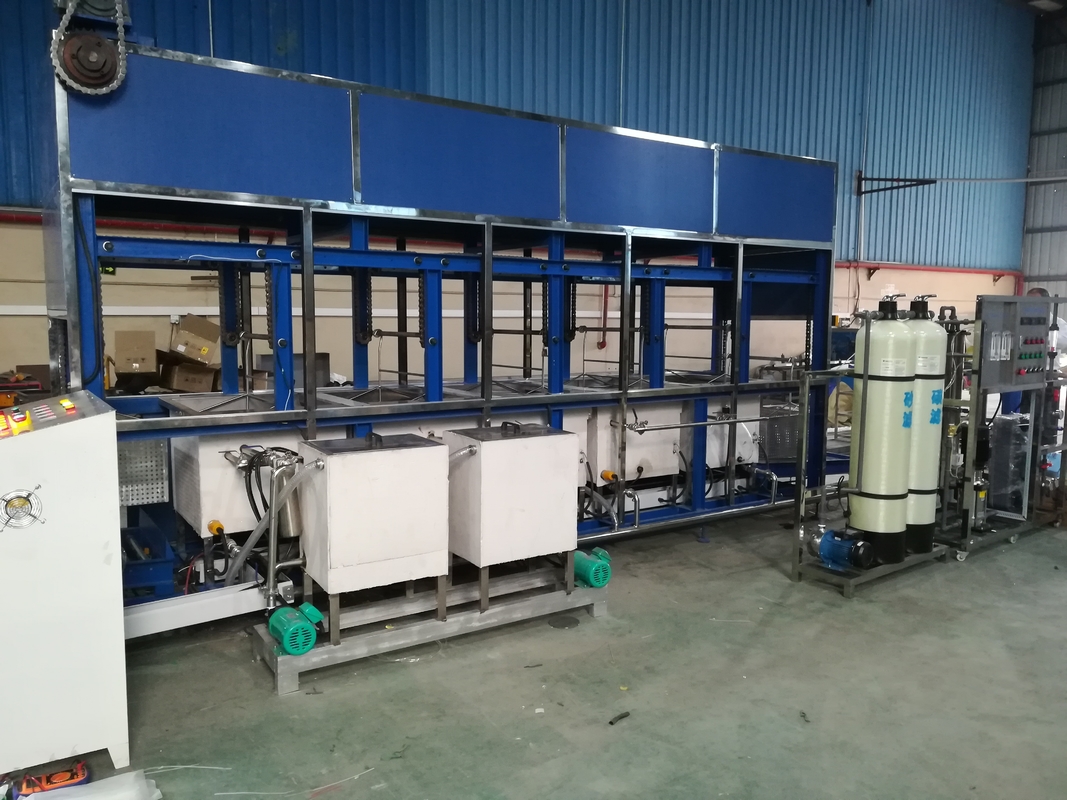

A máquina de lavar é uma máquina totalmente automático da limpeza ultrassônica. O processo da limpeza é controlado pelo sistema de controlo do PLC. As visualizações óticas de tela táctil da relação da humano-máquina cinco limpezas contínuas da limpeza que consistem nos tanques da limpeza ultrassônica, nos tanques de enxaguadela e nos dispositivos de secagem feitos de aço inoxidável. Na linha, o operador põe a cesta da limpeza com o workpiece na tabela de alimentação, e a mão do robô é enviada então a cada segmento do processo por sua vez, e o workpiece é sujeitado a uma série de limpeza e de secagem. A estrutura específica é mostrada nos desenhos e na seguinte descrição.
O princípio básico e as características de ultrassônico
O sinal 40KHZ bonde super-audio gerado pelo gerador ultrassônico é convertido na oscilação mecânica da mesma frequência pelo efeito piezoelétrico do transdutor e irradiado no líquido da limpeza sob a forma das ondas mecânicas super-audio. Devido à ação alterna da zona de pressão positiva e da zona de pressão negativa da propagação de onda mecânica super-audio, as bolhas minúsculas numerosas de mais de 1000 atmosferas são geradas e sopradas a qualquer hora para formar um bombardeio de alta pressão local fino na superfície do objeto da limpeza, de modo que a sujeira na superfície do objeto e da diferença seja rápida. Descascar, este é da “o efeito cavitação” original à limpeza ultrassônica.
1. corpo do tanque principal:
(1) tamanho interno eficaz do sulco: 600×600×500L×W×H milímetro, altura eficaz 400MM
(2) o corpo do tanque é feito da folha de aço inoxidável de SUS304 2.0mm.
(3) equipado com a válvula da água, válvula de dreno, água de esgoto no dreno total;
meio da limpeza (de 5): água municipal + pó desengraxando
2. sistema do ultrassom:
(1) frequência ultrassônica: 40KHZ;
(2) poder ultrassônico: 1800W
(3) vibrador ultrassônico: 36 partes, 50W/only, imergiram a placa ultrassônica da vibração, placa de aço inoxidável do SUS 2.0MM da espessura da placa do sia, montada na parte inferior do tanque, a peça do núcleo do vibrador adotam a microplaqueta do tipo do duo de Japão “Ben”, placa que de choque a superfície é cromo duro chapeou para a durabilidade.
3. sistema de aquecimento:
(1) aquecimento por meio de uma tubulação de aquecimento, instalada no lado do corpo do tanque,
(2) poder de aquecimento 6KW.
(3) o tipo do controlador de temperatura adota o tipo de Omron, e o modo de exposição: indicação digital.
