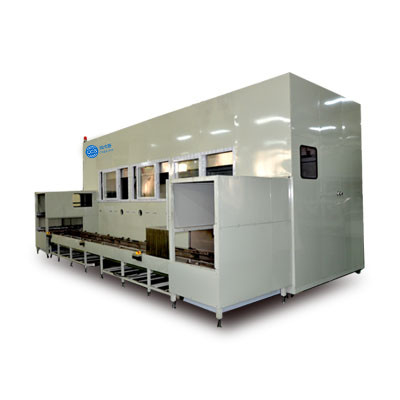

Controle de computador esperto da máquina semi automática da limpeza do hidrocarboneto programável

^{Controle de computador esperto da máquina semi automática da limpeza do hidrocarboneto programável}

^{Um: estrutura do equipamento
O sistema da limpeza consiste principalmente no gerador ultrassônico, transdutor ultrassônico, tanque da limpeza, sistema de secagem de vácuo, tanque da recuperação da destilação, sistema da filtragem da circulação, sistema da separação da água, sistema de aquecimento, local e quadro de controle de temperatura automática, alimentando e sistema de descarregamento, tipo claro manipulador do Multi-braço, sistema da extração, cerco completamente fechado, janela de observação e sistema de controlo.}

^{Dois: descrição do dispositivo}

^{A máquina da limpeza é um dispositivo automático da limpeza. O processo da limpeza é controlado por um controlador programável (PLC) da lógica. Quatro tanques consecutivos da limpeza ultrassônica feitos de 316L importado de alta qualidade de aço inoxidável, o hidrogênio que desgaseificam a limpeza ultrassônica e a limpeza de vapor são contínuos. Sistema de trabalho da limpeza.}

^{O operador põe a cesta da limpeza com o workpiece sobre o fim exterior da alimentação e a corrente de transtorte, isto é, a carga e tomada a extremidade do descarregamento, a porta pneumática da entrada e é aberta automaticamente, e a corrente de alimentação e de transtorte envia automaticamente a cesta da limpeza à extremidade interna, isto é, a carga e estação do descarregamento. Ao mesmo tempo, a porta pneumática da entrada e a tomada são fechadas automaticamente, e o robô do multi-braço envia a cesta da limpeza ao tanque de lavagem áspero ultrassônico para a limpeza preliminar, e envia então a cesta da limpeza a cada etapa do processo por sua vez, e o workpiece é sujeitado à secagem de vários estágios do tratamento e de vácuo da limpeza.}

^{O manipulador do multi-braço retorna então a cesta da limpeza à extremidade interna da corrente transportadora do infeed e da descarga, isto é, a carga e a estação do descarregamento, e a porta pneumática dos portos da entrada e de tomada é aberta automaticamente, e a corrente de alimentação e de transtorte envia automaticamente a cesta da limpeza à extremidade exterior, isto é, a carga e descarregamento extremidade. A porta pneumática da entrada e da tomada é fechada automaticamente, o operador toma a cesta da limpeza da carga e extremidade do descarregamento, e toma então o workpiece limpado fora da cesta da limpeza para terminar um processo da limpeza.}

^{três,
1: Limpeza ultrassônica (primeiro tanque):}

^{Tamanho eficaz do sulco interno: aproximadamente 500×400×400mm
A estrutura do corpo do tanque: O material do corpo do tanque é feito da placa de aço inoxidável importada de alta qualidade de SUS316L e de 2mm. A parte inferior do tanque é fornecida com uma válvula de dreno, e a parte inferior é equipada com um tipo placa ultrassônica da entrada da vibração. A parte inferior da placa de choque é fornecida com uma rede de aço inoxidável destacável do filtro, um tipo de aço inoxidável externo calibre nivelado líquido do flutuador, um sistema de alarme automático do nível líquido, e um porto do excesso na parte traseira. Projete um V-sulco para cada entalhe. É equipado com um porto flangeado da escória para a limpeza fácil de impurezas adicionais. É equipado com um sistema da circulação para manter eficazmente o solvente circulado uniformemente.}

^{Sistema ultrassônico: Consiste no gerador ultrassônico, transdutor, cabografa e assim por diante.
Gerador ultrassônico: O gerador ultrassônico adota Chengchengshan quedesenvolve-se e tem uma vida útil longa. Com proteção da sobrecarga, seguimento automático da frequência do nível líquido, funções varrendo e outras digitais completas. A eficiência de conversão do poder pode alcançar sobre 95%, e as saídas de potência são estáveis e seguras.}

<sup>Transdutor:
1. poder do transdutor: 50W/piece; frequência do transdutor: 28KHz.
2. adotando o transdutor da bolacha de “Bundo” importado de Japão;
3. introdução de processo da ligação do transdutor: A superfície de ligação do transdutor é limpada com jato de areia primeiramente antes de ligar, e o parafuso é plantado então pela máquina de semeação; assim o transdutor é colado com esparadrapo especial ao ligar-se. É apertado então com parafusos para assegurar-se de eficazmente que o transdutor não caia fora durante o muito tempo da operação.
Cabo: O sinal bonde de alta frequência do gerador ultrassônico é transmitido ao transdutor ultrassônico através do cabo. (O comprimento do cabo pode ser ajustado de acordo com a situação real).
Temperatura de trabalho: 50~80°C (pode ser ajustado de acordo com circunstâncias reais).
Sistema de circulação da filtragem: Consiste na bomba à prova de explosões, no calibre de pressão e no filtro de saco de aço inoxidável. O líquido da limpeza passa completamente (reservoir→Y tubulação de aço partition→pump→filter→stainless/tanque valve→cleaning tank→storage da bola) para formar uma auto-circulação, e as impurezas no líquido da limpeza são filtradas para fora.</sup>

^{A bomba do fluxo e a força do elevador da bomba de circulação asseguram-se de que a poeira suspendida no líquido de limpeza esteja levada embora, e a precisão da filtragem é o μm 10 (pode ser ajustado de acordo com as circunstâncias específicas).}

^{Sistema de controlo do aquecimento: medida da temperatura do par termoelétrico, controlador de temperatura da indicação digital, escala do controle de temperatura: o °C da temperatura ambiente 1~100 ajustável, pode ser travado.
Sistema de proteção de baixo nível: Quando o nível líquido do tanque da limpeza é mais baixo do que o valor ajustado, o tipo controle nivelado líquido do flutuador toca no interruptor de flutuador, sinaliza e elimina o aquecimento do tanque e da fonte de alimentação da bomba.}

^{Solução da limpeza: agentedelavagemdohidrocarboneto.
Outras exigências técnicas: o corpo do tanque é coberto com o algodão da isolação, e a boca da escória, o porto do excesso e o porto de dreno são fornecidos.}
