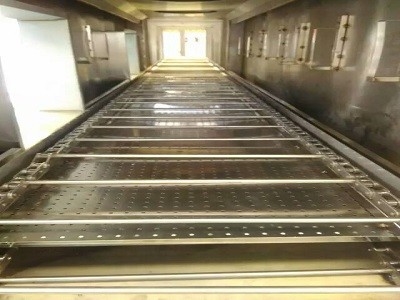

Fonte de alimentação 220V/50HZ termostática imediata da esterilização de calor do forno de secagem do túnel

Fonte de alimentação 220V/50HZ termostática imediata da esterilização de calor do forno de secagem do túnel

^{Como a máquina funciona:}

^{A fonte de alimentação 220V/50HZ é convertida na energia 20KHz ou 15KHz elétrica de alta tensão, que é convertida na energia mecânica pelo transdutor. A vibração mecânica é transmitida ao workpiece através da haste de soldadura com a amplificação secundária da haste, e a superfície de contato do workpiece é gerada pela pressão de ar. O efeito da soldadura de fricção.}

^{Instalador:
A: Conecte os três cabos na cremalheira ao soquete da base e do gerador, e aperte-os.
B: Instale o sistema do transdutor e aperte os parafusos de fixação.
C: Ajuste a altura da cremalheira e aperte o punho da fixação do corpo.
D: Observe se o interruptor de parada da emergência na base está restaurado. Se não, por favor restauração ele.
E: Conecte a fonte de fonte e de alimentação de ar, e conecte o fio à terra.
F: Limpe a superfície de contato entre a cabeça de soldadura e a haste secundária, aplique uma pequena quantidade de óleo ou de manteiga de silicone em ambas as caras da extremidade, parafuse o parafuso na cabeça de soldadura e aperte, a seguir conecte a cabeça de soldadura à haste secundária. E travado com uma chave.
G: Antes da operação, seja certo executar testes ultrassônicos para determinar que a frequência do gerador é consistente com a frequência mecânica da ressonância do sistema do transdutor. Em particular, após ter substituído a cabeça da solda ou ter mudado a amplitude da saída, não deve ser negligente.}

^{Testes ultrassônicos:}

^{A fim conseguir os melhores resultados e manter o desempenho da máquina, é muito importante ajustar a ressonância entre o gerador e o sistema do transdutor.
A: Antes de ajustar, certifique-se de que a cabeça de soldadura e a haste secundária devem ser travadas. Ao ajustar, não toque nas outras peças da cabeça de soldadura.
B: Gire sobre o interruptor de alimentação, e o indicador de poder iluminar-se-á.
C: Pressione o interruptor de teste ultrassônico e olhe o medidor da carga. (Se o ponteiro do amperímetro excede 30% ou excede 2A, pressione o interruptor de teste ultrassônico por muito um curto período de tempo.) Ajuste a indutância de ajustamento e gire-a saiu e endireitam até que o medidor da carga esteja na posição mínima. Geralmente entre 5%-15% ou 300MA-900MA.
D: Porque a máquina tem uma posição do cartão, a escala de ajuste do indutor de ajustamento é somente 360 graus. Se a frequência da cabeça de soldadura é longe de 20KHZ ou de 15KHZ, a tampa precisa de ser aberta e o de posição fixa deve ser desmontado para o ajuste.}
