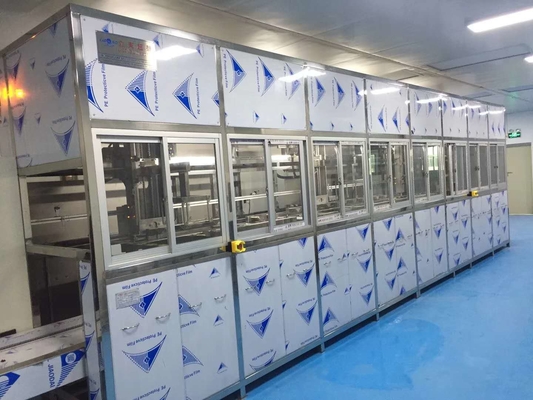

aplicação industrial totalmente automático da máquina da limpeza 40KHZ ultrassônica customizável

aplicação industrial totalmente automático da máquina da limpeza 40KHZ ultrassônica customizável

^{máquina CCS-4144AF da limpeza ultrassônica de placa de circuito do Quatro-entalhe}

^{descrição do dispositivo do ▲
A máquina de lavar é uma máquina totalmente automático da limpeza ultrassônica. O processo da limpeza é controlado pela maquinaria. Quatro linhas contínuas da limpeza que consistem no tanque da limpeza ultrassônica, no tanque de enxaguadela e em tanque de secagem feito de aço inoxidável, o operador serão equipadas com os workpieces. Depois que a cesta da limpeza é colocada na posição designada, está enviada sequencialmente a cada segmento do processo para executar uma série de limpeza no workpiece, e depois que o material é cortado, um processo da limpeza é terminado. A estrutura específica é mostrada nos desenhos e na seguinte descrição.}

^{Princípios básicos do ▲ e características de ultrassônico
O sinal bonde super-audio de 28 quilohertz gerado pelo gerador ultrassônico é convertido em uma oscilação mecânica da mesma frequência pelo efeito piezoelétrico do transdutor e irradiado no líquido da limpeza sob a forma de uma onda mecânica super-audio. Devido à ação alterna da zona de pressão positiva e da zona de pressão negativa da propagação de onda mecânica super-audio, as bolhas minúsculas numerosas de mais de 1000 atmosferas são geradas e sopradas a qualquer hora para formar um bombardeio de alta pressão local fino na superfície do objeto da limpeza, de modo que a sujeira na superfície do objeto e da diferença seja rápida. Descascar, este é da “o efeito cavitação” original à limpeza ultrassônica.}

^{Parâmetros técnicos principais do tanque da limpeza
Primeiro tanque: tanque de lavagem ultrassônico}

1. ^{Corpo do tanque principal:
(1) tamanho interno eficaz do sulco: 600×600×500L×W×H milímetro, altura eficaz 400MM
(2) o corpo do tanque é feito da folha de aço inoxidável de SUS304 2.0mm.
(3) equipado com a válvula da água, válvula de dreno, água de esgoto no dreno total;
meio da limpeza (de 5): água municipal + pó desengraxando}

2. ^{Sistema do ultrassom:
(1) frequência ultrassônica: 40KHZ;
(2) poder ultrassônico: 1800W
(3) vibrador ultrassônico: 36 partes, 50W/only, imergiram a placa ultrassônica da vibração, placa de aço inoxidável do SUS 2.0MM da espessura da placa do sia, montada na parte inferior do tanque, a peça do núcleo do vibrador adotam a microplaqueta do tipo do duo de Japão “Ben”, placa que de choque a superfície é cromo duro chapeou para a durabilidade.}

3. ^{Sistema de aquecimento:
(1) aquecimento por meio de uma tubulação de aquecimento, instalada no lado do corpo do tanque,
(2) poder de aquecimento 6KW.
(3) o tipo do controlador de temperatura adota o tipo de Omron, e o modo de exposição: indicação digital.}
