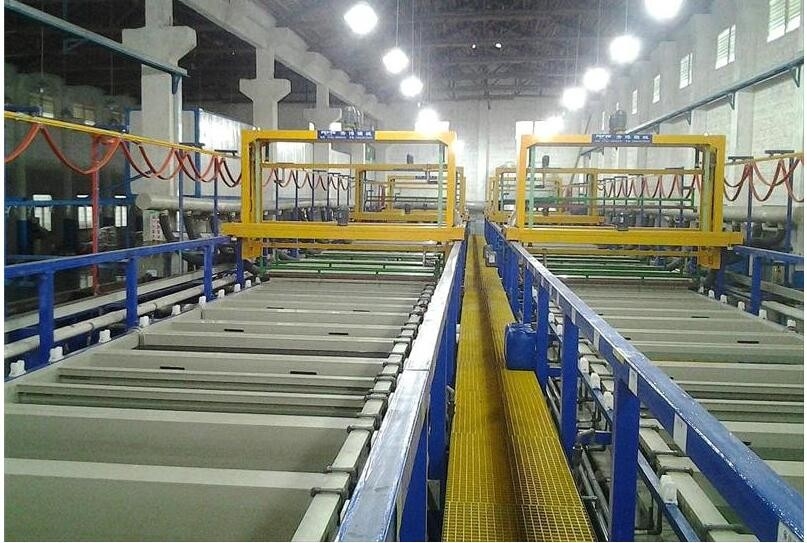

Consumo semi automático de anodização comercial da baixa potência do equipamento do multi braço

Consumo semi automático de anodização comercial da baixa potência do equipamento do multi braço

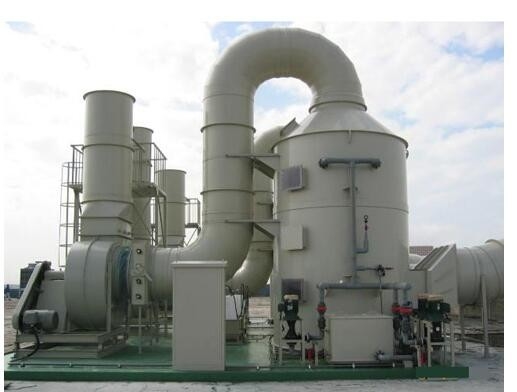

Introdução ao equipamento da exaustão do equipamento de anodização do multi-braço do pórtico:
Princípio da purificação: A seleção do equipamento da purificação do gás de exaustão é determinada de acordo com a natureza do gás de exaustão, do volume do tratamento e das exigências do tratamento. Para assegurar a emissão da poluição do gás de exaustão, é nosso objetivo para estabelecer um processo de produção limpo inofensivo. O equipamento deve ser aperfeiçoado e combinado para formar um fluxo de processo com eficiência elevada, baixo custo e consumo de baixa energia.

O princípio de funcionamento do equipamento do tratamento do gás de exaustão é separar os poluentes no gás e convertê-los em substâncias inofensivas para conseguir a finalidade de refinar o gás. Pertence ao tipo diferencial do a contracorrente do contato, e a embalagem no corpo da torre é a condição básica para o contato bifásico do gás-líquido. Fornece uma grande bastante área para impedir o gás excessivo e o fluxo líquido. O desperdício da absorção é o meio principal para tratar o gás de exaustão. Seus natureza e progresso são selecionados de acordo com a natureza de gás de exaustão diferentes. O consumo de gás da unidade é determinado calculando a relação do fluxo da fricção do absorvente ao gás inerte. O gás de exaustão é sugado pelo canal de ar e passa através da sucata da embalagem da parte inferior à parte superior. O absorvente de circulação passa através do distribuidor líquido da parte superior da torre, é pulverizado uniformemente na sucata da embalagem, flui abaixo da superfície da sucata da embalagem, e entra no tanque de água da circulação. Desde que o updraft e o absorvente descendente não são em contato com a embalagem, a fluidez do córrego de ascensão do gás está obtendo mais baixa e mais baixa, e a exigência da descarga é alcançada pela parte superior da coluna.

Em segundo, a composição básica da torre da purificação:
1. canal da capa e de ar da exaustão;
2, o corpo da torre;
3. dispositivo da limpeza de pulverizador;
4. sistema de controlo;

Em terceiro lugar, as exigências de configuração principais do equipamento:
1, o uso dos parâmetros: AC220V/de quatro fios/60HZ trifásicos, ≥ 27KW do poder.
2. corpo da torre:
O tamanho do corpo da torre é ¢2200×4500mm.
 feito da placa grossa de 10mm PP, da nenhuma deformação, do nenhum escapamento, da boa resistência de corrosão e da aparência bonita.

• O primeiro andar é equipado com um tanque de água para pulverizar.
• O porto da descarga do escarro é fornecido com um porto da detecção detectando a qualidade do tratamento do gás.
• O interior da torre é enchido com um balão da exaustão, e o balão é enchido com uma espessura de 300 milímetros ou mais.

3. Sistema de extinção de incêndios:
tubulação do : Tubulação ¢ 1" do pulverizador tubulação do PVC, tubulação ¢ 2" do pulverizador tubulação do PVC.
bocal do : Bocal da espiral de POM, com o grande fluxo, fácil substituir e assim por diante.
bomba do pulverizador do : bomba centrífuga química, poder: 5HP.

4. Peça de controle:
o  a caixa de controle é feito da placa de δ2.0mm A3 que dobra-se, e a superfície é pulverizada e processada, que é bonita e generosa.
Os botões do começo e de parada de cada carga, do som e da instalação do alarme da luz devem ser puros e fáceis de operar.
 com proteção do superaquecimento e da sobrecarga e dispositivo de alarme automático.
o  a caixa de controle é travado para impedir que os pessoais desautorizados abram a caixa de controle na vontade.

5, tubulação de bombeamento:
A capa do esboço é projetada de acordo com as exigências do processo, que são conectadas à tubulação principal da exaustão pela tubulação dura; a tubulação principal da exaustão reserva a relação, e o exaustor externo é instalado para assegurar o alcance do volume do gás da concentração e de exaustão da emissão de gás da exaustão o GB21900-2008 “padrão de emissão de galvanização” 4,2 do poluente as exigências da tira, e a altura da tubulação de exaustão principal não é menos de 15 medidores. Projete um método razoável da instalação assegurar-se de que a instalação da tubulação de exaustão seja empresa, seguro e seguro. A tubulação da ventilação é feita da placa de 6mm PP, que não é deformada, não tem a resistência de corrosão de grande resistência, boa e o nenhum escapamento. A tubulação de exaustão é fornecida com um porto líquido da descarga no mais baixo ponto da extremidade e a tubulação é conectada à tubulação de descarga detalhada das águas residuais da ácido-base.

A tubulação de exaustão é posicionada na parte superior da linha de produção. O projeto é razoável e razoável. A posição, o tamanho, a tubulação do ramo e a tubulação principal do respiradouro da exaustão são arranjados ordenadamente, belamente e harmoniosamente. Tem o bom efeito da ventilação para assegurar o gás de exaustão oportuno e completamente esgotado emissor do tanque.

o  para os encanamentos longos, a perda de pressão do canal de ventilação é muito grande, tendo por resultado a extração pobre do ar na extremidade da rede. A fim fazer basicamente aos esboços da linha de produção o mesmos, exige-se para ter uma disposição eficaz do canal, e seja fornecido em cada tubulação do ramo da sução. O dispositivo de ajuste do volume de ar pode ajustar a quantidade de ar esgotada na vontade para assegurar o efeito de exaustão da linha de produção inteira.
o  o comprimento total da tubulação de exaustão é mm900mm.
o suporte da fixação da tubulação de exaustão do  adota o aço galvanizado 40*40*4.0mm do ângulo, e a superfície é pulverizada com a resina de cola Epoxy.
