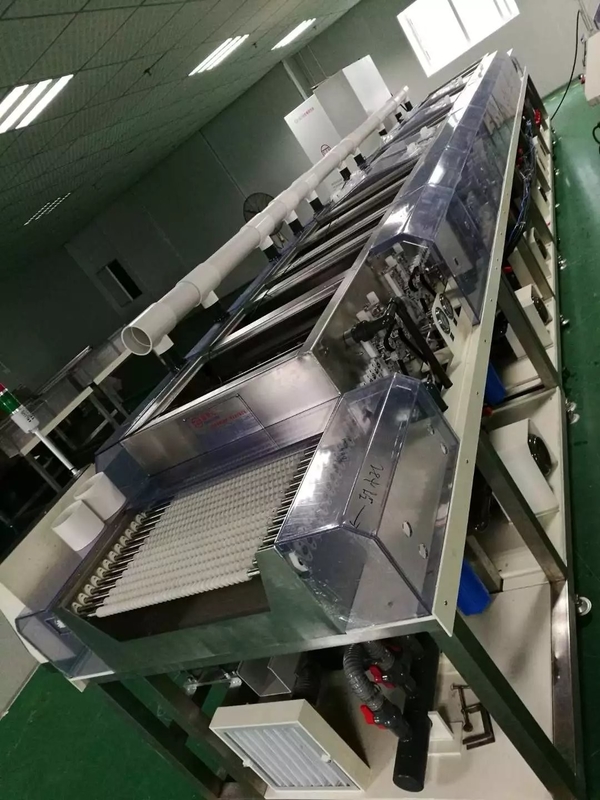

A instalação fácil de alta pressão da máquina 736x736x40mm da limpeza do estêncil de SMT do bocal ¢12

^{A instalação fácil de alta pressão da máquina 736x736x40mm da limpeza do estêncil de SMT do bocal ¢12}

<sup>Exigências de equipamento principais
1. O equipamento é uma estrutura combinada para o transporte e a instalação fáceis; a batida é menos do que ±0.15mm durante a operação
2. O corpo do equipamento é feito da folha plástica de alta qualidade do PVC e da placa 304 de aço. As propriedades mecânicas e químicas são na linha da segurança industrial.
3. A linha inteira adota o controlo automático do PLC de “Mitsubishi” e o tela táctil industriais padrão de “Wellen” para operar a relação homem-máquina.
4. rolamento:
O ・ o material é o mesmo que o rolo completo para o transporte, e deve ser feito em um formulário da fácil-à-desmontada.
O ・ configura antes e depois da escova do rolo e antes do pulverizador de alta pressão
5. escova do rolo:</sup>

<sup>O ・ o sentido da rotação é invertido relativo ao sentido de fluxo, mas é igualmente necessário fazer uma rotação positiva do rolo da escova. Controle diretamente a parte dianteira e a parte traseira da escova no tela táctil.
O número de revoluções do rolo da escova deve ser ajustável de 0 a 500 RPM.
6. tanque:
Material do tanque da loção: SUS304 placa de aço, capacidade: 80L
Material do tanque de pulverizador: SUS304 placa de aço, capacidade: 80L
Material de escovadela do sulco de DI água: SUS304 placa de aço, capacidade: 80L
7. Cada grupo de tubulações do pulverizador tem válvulas de bola e os calibres de pressão independentes para ajustar a pressão e o fluxo do pulverizador superior e inferior respectivamente.
8. sistema de fonte do líquido de lavagem:
O ・ instala filtros e calibres de pressão na tomada de cada bomba
O pulverizador da escova do rolo do ・ e a primeira lavagem do alcaloide podem ser 5um (primeiros 3 canais), 1um no back-end, entrada pura do pulverizador de água para aumentar o filtro com lixívia do filtro 0.5um
O alojamento de filtro com a câmara da lavagem deve ser de aço inoxidável.
O ・ seleciona a bomba, o medidor de fluxo, e o calibre de pressão, e escreve os detalhes no livro do estilo da cotação.
O ・ a válvula do ajuste de caudal é instalado no encanamento de cada fileira de bocais de pulverizador.
O ・ o material das partes molhadas da loção deve ser alcalino.
9. cortando o líquido (faca de ar)
A instalação paralela do ・ no eixo de rolo do transporte, a faca de ar superior e mais baixa e o sentido de passeio de vidro é 0 graus, e pode ser ajustada.
O ・ o calibre de pressão e o amortecedor do ajuste do volume de ar é instalado na parte superior de cada faca de ar.
O ・ ajustou o porto de exaustão para cada espaço de corte.
10. faca de ar
O ・ o sentido é oposto à linha central do rolo de transporte, e é ajustado na direção do sentido de fluxo.
O ・ o calibre de pressão e o amortecedor do ajuste do volume de ar é instalado a montante de cada amortecedor.
O ・ o ajuste de altura da faca de ar deve poder ser operado manualmente.
Projeto do ・ o porto de exaustão na área seca.</sup>
