A máquina da limpeza ultrassônica do OEM, filtro inteligente morre linha de secagem equipamento de vácuo das carcaças

O filtro inteligente totalmente automático do controle novo do PLC do OEM morre linha de secagem equipamento de vácuo da limpeza ultrassônica de carcaças

Nome do equipamento: Linha de secagem totalmente automático de vácuo da limpeza ultrassônica
II. equipamento modelo: HS-5288AFG
3. Tipo e significado de equipamento:
Modelo: HS-5288AFG
Significado: (HS) refere o equipamento Co. da automatização de Hongshun, Ltd. para breve; (5) refere um total de cinco entalhes funcionais da máquina inteira.
(288) refere um total de 288 transdutores ultrassônicos; (AFG) refere a máquina automática não padronizada da limpeza
IV. aplicação do equipamento: para limpar a superfície do workpiece da precisão, workpiece de secagem, tamanho do workpiece: as várias especificações, consideram o objeto físico
Fifth, capacidade do equipamento: cada 5-10 minutos fora de uma cesta, ritmo ajustável. O equipamento pode trabalhar dois deslocamentos um o dia continuamente.
Exigências da função e da limpeza:
1. Exigências da limpeza: a limpeza de superfície do workpiece, própria não pode ser descolorada e corroído. Nenhum óleo, a poeira e outros contaminadores podem ser encontrados na superfície do workpiece após a limpeza.
2. Exigências do tratamento de superfície: uniforme, não-mancha, mancha;
3. Exigências de secagem: para conseguir a secagem de superfície do workpiece após a limpeza.
7. Modo de transmissão: transmissão automática do manipulador.

8. Tabela de limpeza do processo e de configuração:
1: Fluxo de processo: →1da carga # limpeza #ultrasonic do →2do agente de limpeza ultrassônica do → municipal3da água # enxaguadela ultrassônica do → municipal4da água # água quente que enxágua o →5 # secagem de vácuo que →Unloading
2: Descrição do equipamento

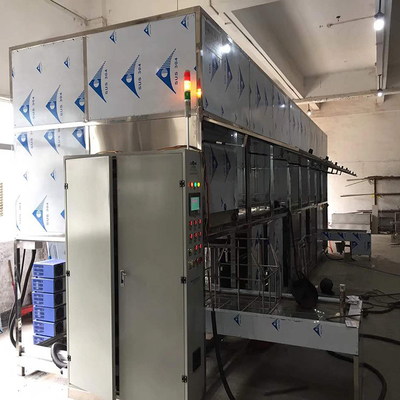

A máquina da limpeza é uma máquina totalmente automático da limpeza ultrassônica. O processo da limpeza é controlado pelo PLC. Seis linhas de limpeza consistem no tanque da limpeza ultrassônica, no tanque de lavagem e em dispositivo de secagem feitos de aço inoxidável. O operador põe a cesta da limpeza com o workpiece no tanque da limpeza. O manipulador do pórtico leva o workpiece a cada procedimento de funcionamento por sua vez, e realiza uma série de limpeza e de secagem para o workpiece. Um processo da limpeza, a estrutura específica é mostrado nos desenhos e na seguinte descrição.
3: Princípios básicos e características de ultrassônico
O sinal 28KHZ bonde ultrassônico produzido pelo gerador ultrassônico é transformado na oscilação mecânica na mesma frequência com o efeito piezoelétrico do transdutor, e irradiado na solução da limpeza sob a forma da onda mecânica ultrassônica. Devido à ação alterna de regiões da pressão positiva e negativa na propagação de ondas mecânicas supersônicos, as micro bolhas numerosas em mais de 1000 pressões atmosféricas são geradas e explodidas a qualquer hora, tendo por resultado um bombardeio de alta pressão local fino na superfície do líquido de limpeza, que causa a esfoliação rápida da sujeira na superfície e nas fendas do objeto. Este é da “o efeito cavitação” peculiar à limpeza ultrassônica.
4: A configuração do sistema de harmonização do tratamento de esgotos, usando a destilação de baixa pressão (separação da óleo-água), as exigências específicas é como segue.
(1) nenhum menos de 300 litros das águas residuais são tratados pelo dia, e uma tomada de descarga simples dos resíduos sólidos estabelece-se para impedir o bloqueio do encanamento.
(2) a proporção de líquido concentrado no tratamento de águas residuais não é mais de 10%.
(3) assegure-se de que a descarga das águas residuais encontre o padrão “detalhado” padrão da descarga das águas residuais da descarga industrial nacional da água.
(4) estabelecendo as funções opcionais do processamento reto da fileira e do filtro;
projeto e instalação (de 5) de acordo com a situação real do partido A (ambos os lados determinam o plano da instalação)
(6) operação totalmente automático, ninguém no dever;
(7) não há nenhuma necessidade para o tratamento bioquímico, e um alerta automático do alarme para a substituição das peças vulneráveis;
(8) baixo custo de manutenção, funcionamento fácil, consumo de baixa energia de equipamento e ocupação pequena do espaço;
5: Sistema de controlo
1. Todas as bombas, motores, circulação e sistemas de aquecimento podem ser controlados separadamente e indicado em um estado.
2. Equipado com uma caixa de distribuição independente, o circuito é dividido em blocos funcionais para a manutenção fácil.
3. O equipamento tem bom aterrando o dispositivo.
4. Equipado com o modo manual e automático, com função do alarme do som e da luz.
5. Todas as funções da máquina são indicadas no tela táctil.
6. O equipamento tem a boa função da proteção da segurança. Após cada limpeza e processo de secagem, quando o workpiece não é removido, a máquina não funciona.
