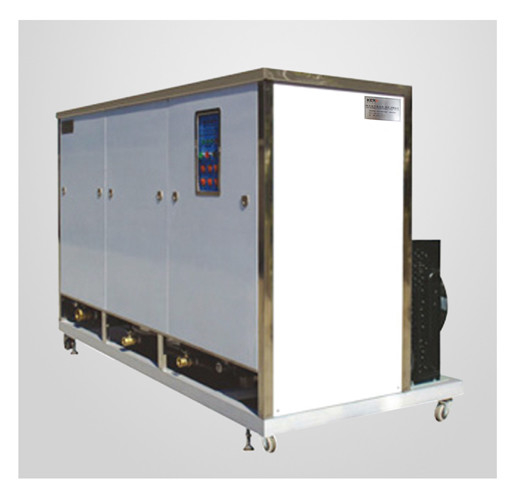

máquina de aço inoxidável da limpeza ultrassônica da precisão de 4048 quatro-entalhes

1. Descrição do equipamento e introdução ultrassônica
descrição do dispositivo do ▲
A máquina de lavar é uma máquina da limpeza ultrassônica do três-entalhe. O processo da limpeza é controlado pela maquinaria. Três tanques da limpeza ultrassônica feitos de aço inoxidável e um tanque de enxaguadela são usados para uma linha de trabalho contínua da limpeza. O operador põe a cesta da limpeza com o workpiece. Após ter incorporado a posição especificada, é tomado então a cada segmento do processo para executar uma série de limpeza no workpiece. Depois que o material é cortado, um processo da limpeza está terminado. A estrutura específica é mostrada nos desenhos e na seguinte descrição.
Princípios básicos do ▲ e características de ultrassônico
O sinal bonde super-audio de 28 quilohertz gerado pelo gerador ultrassônico é convertido em uma oscilação mecânica da mesma frequência pelo efeito piezoelétrico do transdutor e irradiado no líquido da limpeza sob a forma de uma onda mecânica super-audio. Devido à ação alterna da zona de pressão positiva e da zona de pressão negativa da propagação de onda mecânica super-audio, as bolhas minúsculas numerosas de mais de 1000 atmosferas são geradas e sopradas a qualquer hora para formar um bombardeio de alta pressão local fino na superfície do objeto da limpeza, de modo que a sujeira na superfície do objeto e da diferença seja rápida. Descascar, este é da “o efeito cavitação” original à limpeza ultrassônica.
Introdução do tanque da limpeza ultrassônica:
Tamanho eficaz do tanque da limpeza (L×W×H): 400×280×450mm
Material: SUS304 de aço inoxidável, espessura 2.0MM,
Ultrassônico: O tipo ultrassônico de choque da parte inferior dos usos, cada transdutor tem um poder de 50W, um total de 24 transdutores, poder total de 1200W; a frequência 28KHZ, pode ser controlada separadamente, e tem um indicador atual do tamanho.
Poder do aquecimento: 3KW
Tem o sistema independente da filtragem da circulação, o dispositivo transformando e o sistema de controlo automático da temperatura com uma precisão da filtragem de 20μ.
O sistema de circulação da filtragem consiste nas tubulações, nas bombas, nas válvulas e nos outros componentes, que podem eficazmente filtrar os restos formados durante o processo da limpeza.
A instalação de filtros de aço inoxidável em um sistema de circulação da filtragem:
Este tipo de válvula deve geralmente ser instalado horizontalmente no encanamento.
Ao instalar e ao se usar, ao atenção do pagamento à proteção da caixa de controle, ao sensor e ao transmissão parte para impedir dano.
Conecte a tubulação de acordo com o sentido da seta no corpo de filtro de aço inoxidável da auto-limpeza
Ao ajustar a parte elétrica, note por favor que o sentido da rotação do motor deve ser consistente com o sentido da marca.
A instalação deve ser considerada para o acesso fácil e uma tubulação do desvio deve ser instalada.
Ao instalar, tentativa para considerar a tomada da água de esgoto na parte inferior para facilitar a descarga dos restos.
A tubulação da água de esgoto é conectada à vala de drenagem, e a tubulação da água de esgoto não deve ser demasiado longa.
